礦物絕緣防火電纜WDZAN-BTLY(NG-A)

發布時間：2019-06-29 16:00:16

礦物絕緣防火電纜

Mineral Insulated Fire-proof Cable
WDZAN-BTLY(NG-A)電纜產品
1、名稱及適用電壓
額定電壓0.6/1kV及以下礦物復合絕緣鋁護套保護隔離性柔性防火電纜
2、執行標準

電纜的機械物理性能及電性能執行企業標準Q/JLP 01-2018

英國標準BS6387：2013和BS8491：2008

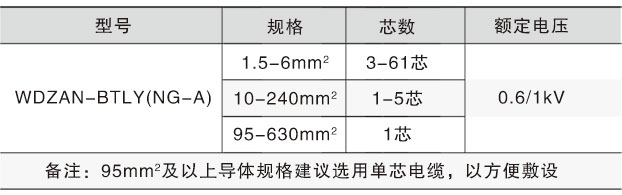

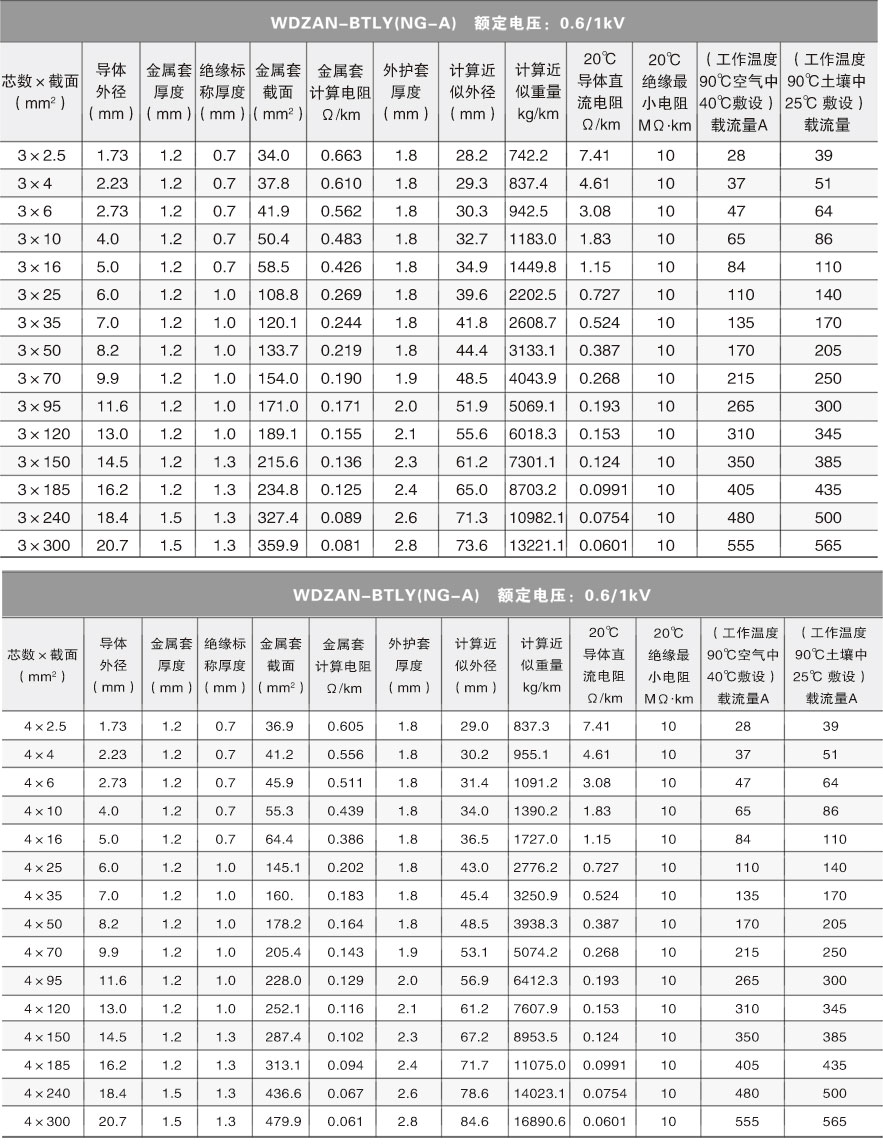

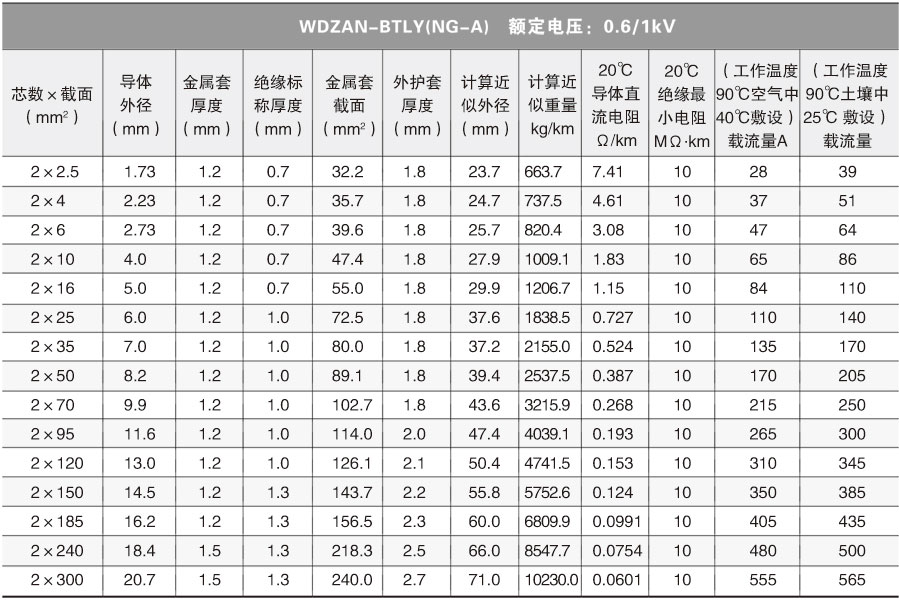

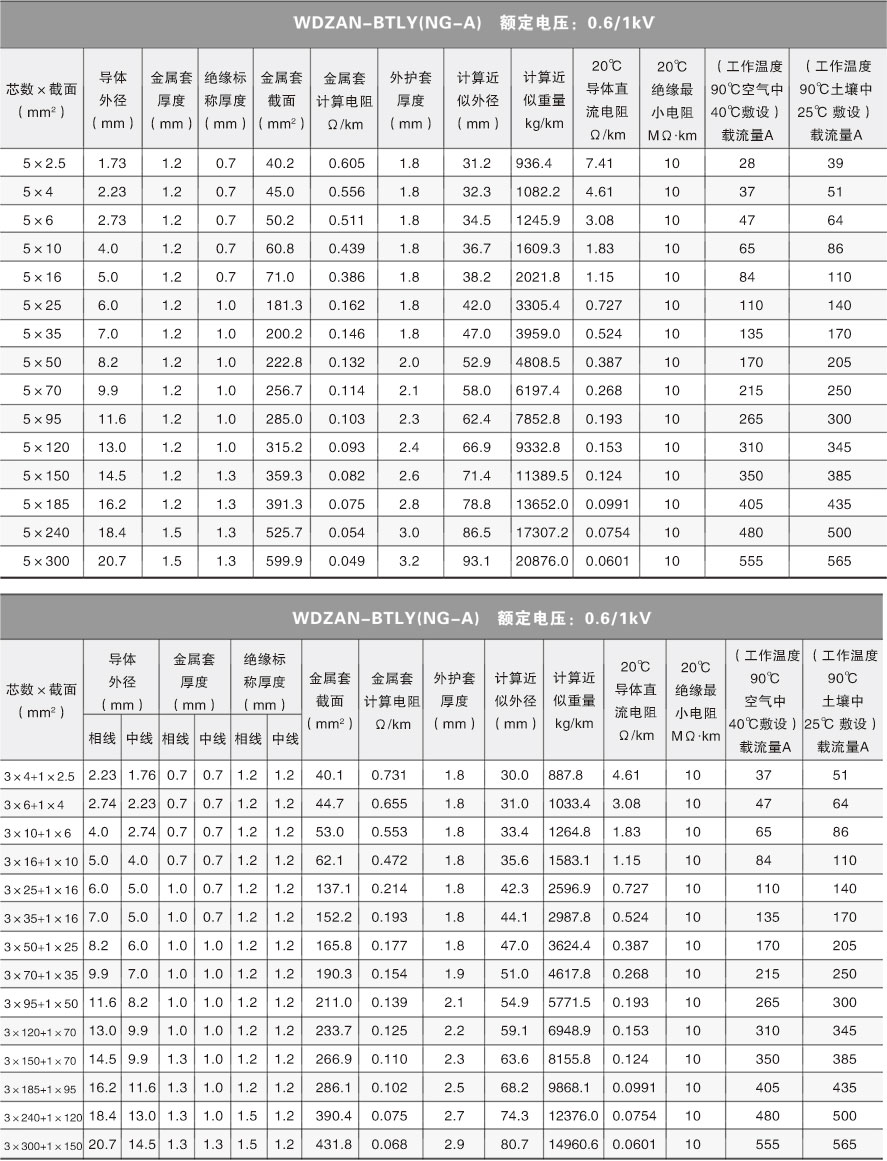

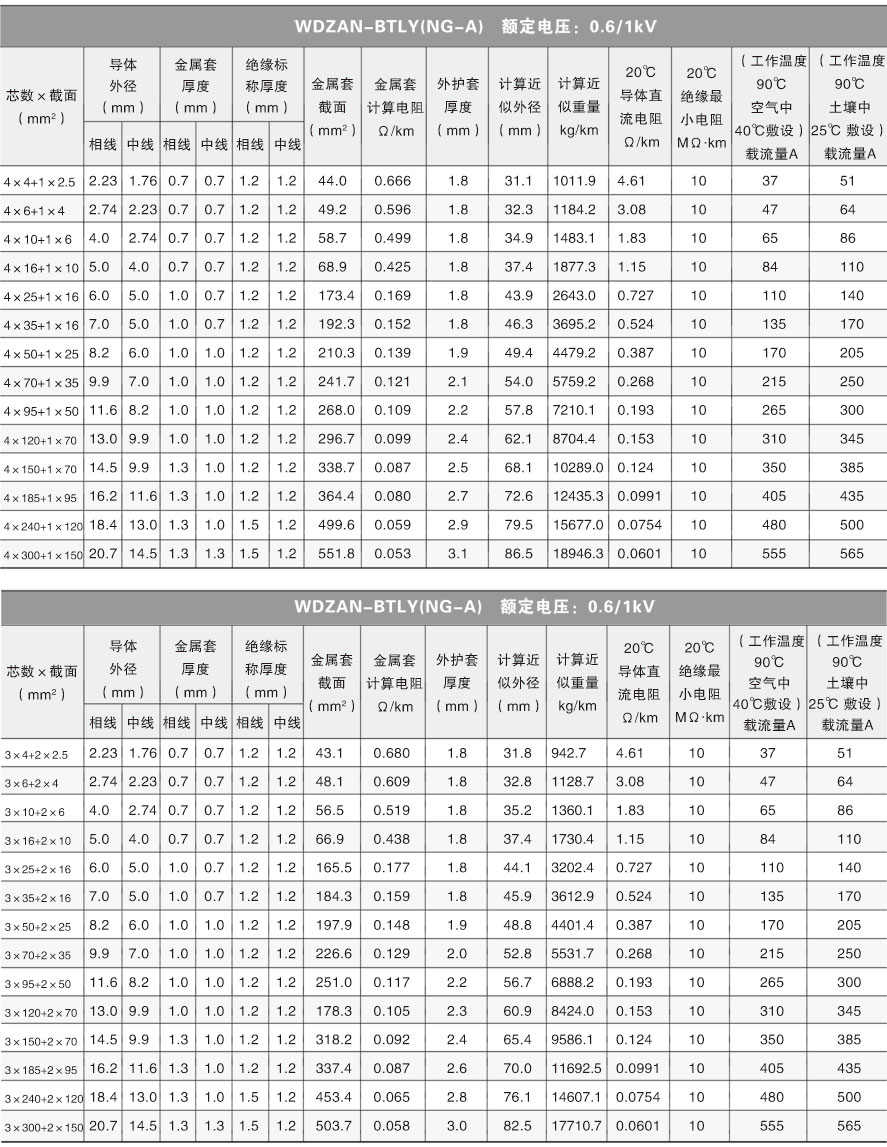

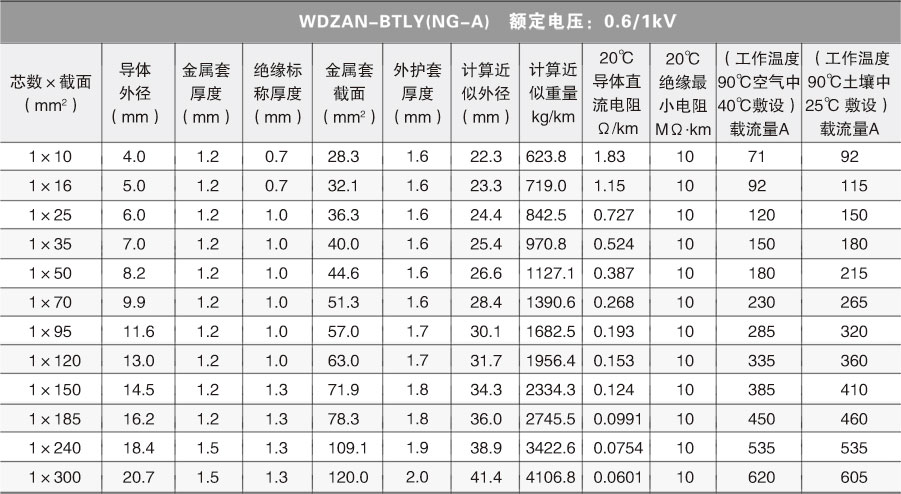

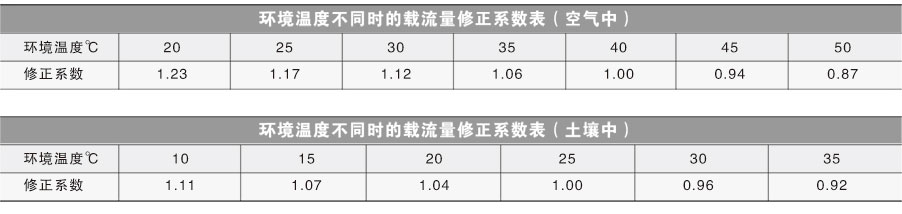

3、型號、規格范圍

4、型號說明及產品示例
●型號說明

●產品表示示例

例如：

額定電壓0.6/1kV礦物復合絕緣鋁護套保護隔離型柔性無鹵低煙防火電纜，3芯，導體標稱截面70mm2，

表示為WDZAN-BTLY(NG-A) 0.6/1kV 3×70

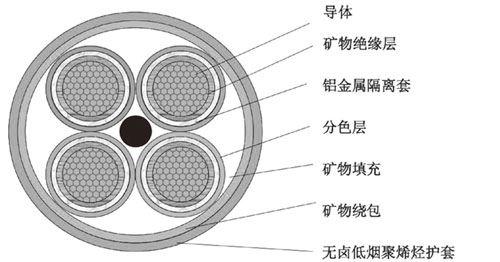

5、產品結構（截面圖）

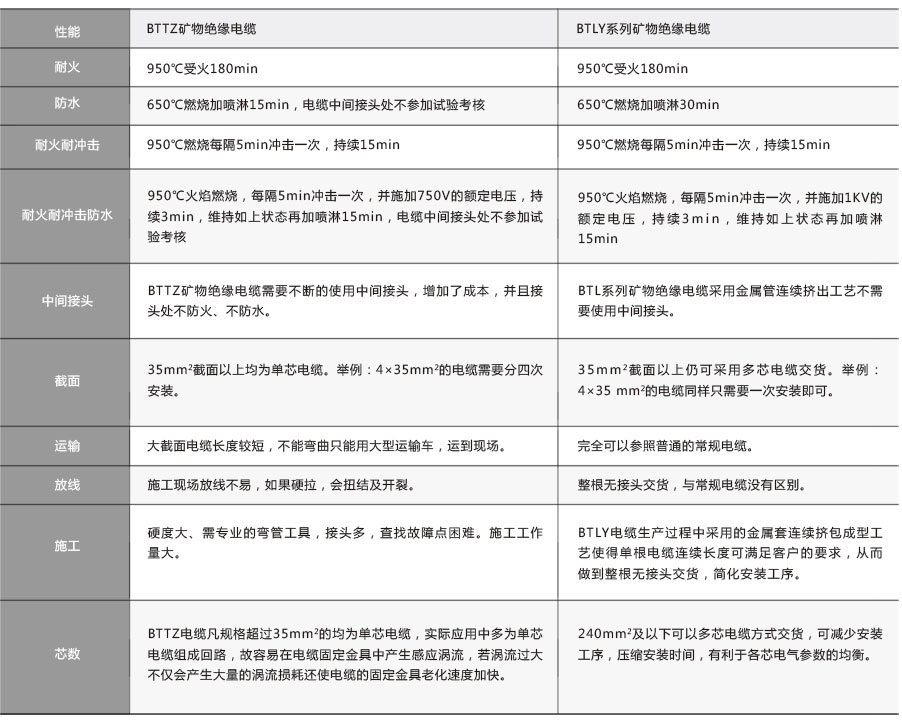

6、特征說明

●BS6387耐火性能

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜通過BS6387耐火標準三項考核

（1）950℃火焰下持續通電180min不擊穿（C）

（2）650℃火焰下150min后承受15min的水噴淋不擊穿（W）

（3）950℃火焰下承受15min敲擊振動不擊穿（Z）

●可持續生產

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜生產過程中采用的金屬套連續成型工藝使得單根電纜連續生產長度可滿足客戶的要求，從而做到整根電纜無接頭整盤交貨。安裝過程中可以整段敷設并且無需穿管

●規格范圍廣

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜的導體為圓形銅絞線，因此標稱截面1.5mm2-6mm2可生產3-61芯，標稱截面10mm2-240mm2可生產1-5芯，95mm2-630mm2可以生產單芯。

●供貨周期短

因?yàn)楣に囅冗M(jìn)，WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜的供貨周期短，常規型號快可以做到7個工作日交貨

●額定電壓1kV

云母帶絕緣可使WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜的額定電壓級別達到0.6/1kV。而普通的BTT電纜高是750V

●防水

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜采用金屬套連續成型工藝，可以做到中間無接頭，杜絕了接頭處進水的現象，即使將電纜完全浸在水中，借助其無縫金屬管，也可以正常運行

●防鼠蟻

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜因?yàn)檫B續成型金屬套的存在，有效的防止了鼠蟻對電纜損傷

●機械強度高

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜堅固耐用，我們?cè)谠O(shè)計耐火層結構時，考慮了火災條件下各種可能的沖擊，因而其堅固性能優于鎧裝電纜

●線損小、載流量大

對于相同截面的電纜而言，WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜比其他的電纜傳輸較高的電流，并且還可以耐受相當?shù)倪^(guò)載，若額定電流相同，則線損要比其他電纜小7%-10%

●耐腐蝕

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜的金屬護套具有高耐腐蝕性，對于大多數裝置來說，不需要采取附加的防護措施，即使電纜的金屬護套易遭化學品腐蝕或工業污染嚴重的地方，因?yàn)殡娎|外徑有塑料外護套的保護，仍然安全

●節能環保

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜線芯工作溫度低于其他類型的電纜，因此在日常工作過程中NG-A(BTLY)系列隔離型防火電纜的線損低，節約了能源，在有環保要求的項目中尤其適合用

●防輻射、壽命長（安全可靠）

WDZAN-BTLY(NG-A)系列隔離型(柔性)礦物絕緣防火電纜中應用的無機材料，耐輻射、可保證電纜的穩定性、壽命長和耐久性，可適用于核電等領域。
7、敷設條件及適用場合

本產品可以在隧道、電纜溝、橋架、槽盒、豎井中敷設，敷設溫度不低于0℃，單芯彎曲半徑為15D，多芯電纜為12D（D為電纜外徑）

本產品適用于軌道交通、醫院、學校、商場、展館、車庫、娛樂場所、數據中心等重要場所輸配電線路中。
防爆系統和設備，即火災危險區

煉油廠天然氣核電站醫藥工業 軍事工業 化學工業 系統與配線石油化工工業

海上石油平臺 酒精蒸餾系統 煤氣輸送和壓縮站礦業、紙業 制漆和顏料工業
安全性要求高的設施

地鐵隧道高層建筑地下廣場 地下倉庫 地下場所賓館飯店銀行、郵電大樓百貨商場、倉庫 公共娛樂場所

電力調度樓、電信大樓醫院、學校、機關 機場航站樓、車站、港口圖書館、博物館、展覽館紀念館和歷史性建筑物

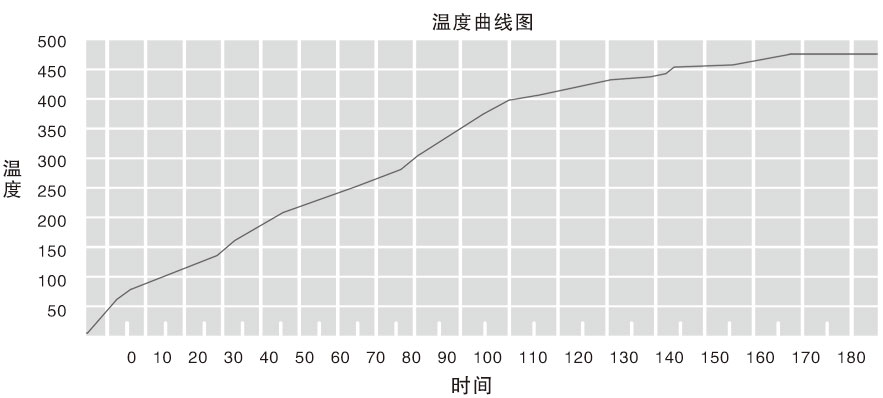

WDZAN-BTLY(NG-A)1000℃火焰下導體溫升曲線圖

消防線路的電纜選擇時應考慮電壓降指標：
電纜在運行時會出現壓降，它是由于電纜的阻抗產生的，而電纜導體的阻抗是導體的直流電阻和交流電抗矢量和，其中直流電阻比交流電抗要大得多，有時甚至可以忽略交流阻抗的影響。當溫度變化時電纜的交流電抗變化較小，直流電阻則隨著溫度的升高而增大。

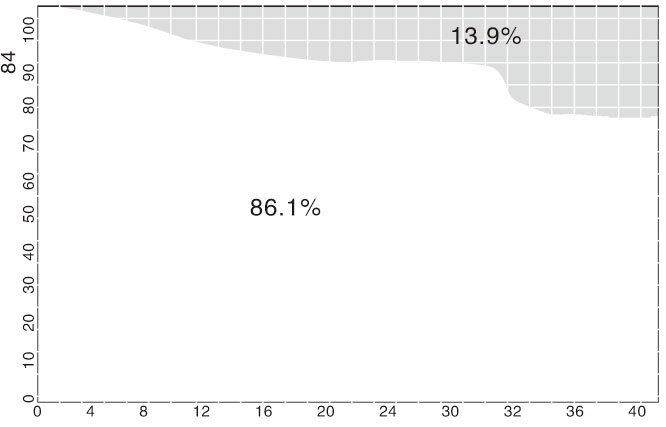

WDZAN-BTLY(NG-A)透光率曲線圖
