聚氯乙烯絕緣電線電纜
發布時間：2019-06-29 15:50:59
◆執行標準GB/T5023-2008與JB/T8734-2016額定電壓450/750V及以下聚氯乙烯絕緣電纜
◆用途
本產品用于交流50HZ、額定電壓450/750V及以下的配電線路上作布線用
◆產品命名
1）電纜型號用字母及數字含義
60227IEC ………………………………………………………………………………………………… 系列代號
0 …………………………………………………………………………………………… 固定布線用無護套電纜
01 ……………………………………………………………………………… 一般用途單芯硬導體無護套電纜
02 ……………………………………………………………………………… 一般用途單芯軟導體無護套電纜
05 …………………………………………………… 內部布線用導體溫度為70℃的單芯實心導體無護套電纜
06 ……………………………………………………… 內部布線用導體溫度為70℃的單芯軟導體無護套電纜
07 …………………………………………………… 內部布線用導體溫度為90℃的單芯實心導體無護套電纜
08 ……………………………………………………… 內部布線用導體溫度為90℃的單芯軟導體無護套電纜
1 ……………………………………………………………………………………………… 固定布線用護套電纜
10 ………………………………………………………………………………………… 輕型聚氯乙烯護套電纜
5 ……………………………………………………………………………………………… 一般用途護套軟電纜
52 ………………………………………………………………………………………… 輕型聚氯乙烯護套軟線
53 ………………………………………………………………………………………… 普通聚氯乙烯護套軟線
2）產品表示方法
表 3 60227IEC07(BV-90) 60227IEC08(RV-90)產品用型號、規格和標準標號表示。
示例：一般用途單芯硬導體無護套電纜，額定電壓450/750V，單芯，標稱截面4mm2，表示為：
60227IEC 01 （BV） 450/750 1×4 GB/T5023-2008
◆結構示意圖

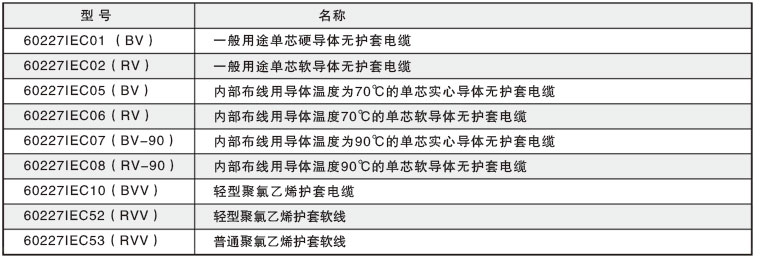

◆產品型號
◆規格尺寸及主要性能 （見表1~4 ）

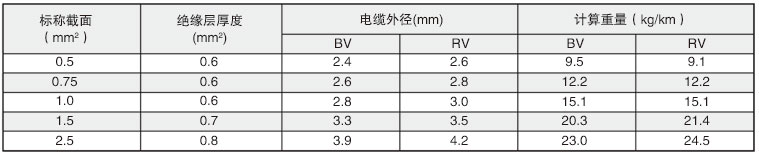

表 1 60227IEC01(BV) 60227IEC02(RV)

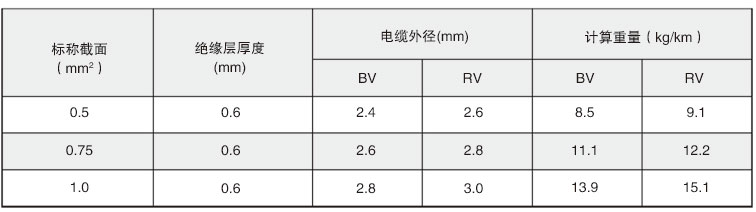

表 2 60227IEC05(BV) 60227IEC06(RV)
◆結構示意圖
◆產品型號
◆規格尺寸及主要性能 （見表1~4 ）
表 1 60227IEC01(BV) 60227IEC02(RV)
表 2 60227IEC05(BV) 60227IEC06(RV)

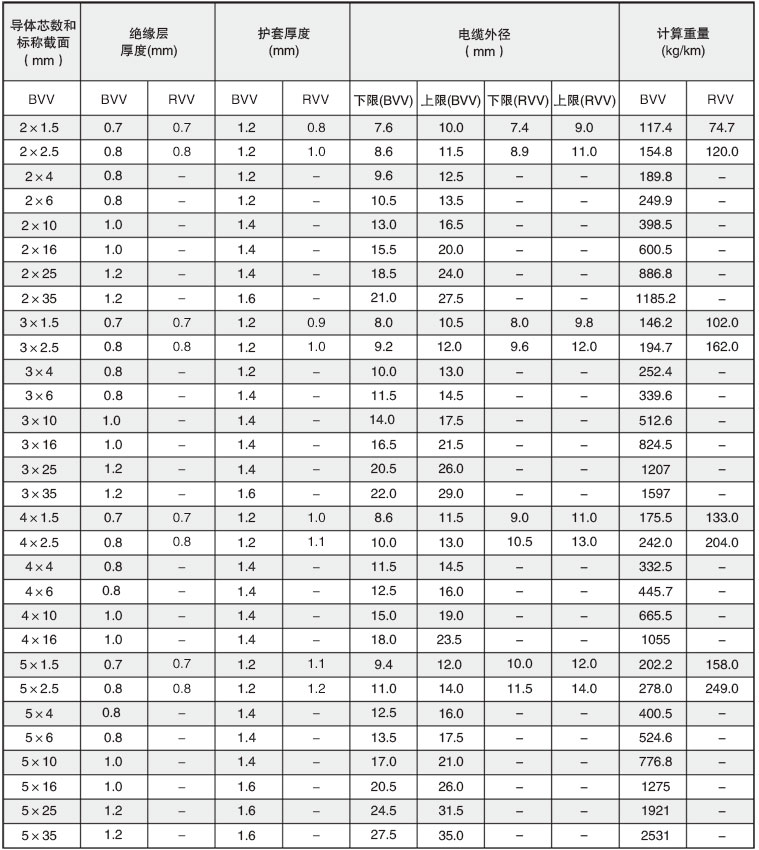

表 4 60227IEC10（BVV） 60227IEC53（RVV）
