礦物絕緣防火電纜YTTW
發布時間：2019-06-29 16:28:36
1、名稱及適用電壓額定電壓0.6/1kV及以下金屬護套無機礦物絕緣電纜
2、執行標準
中華人民共和國建筑工業行業標準 JG/T 313-2014

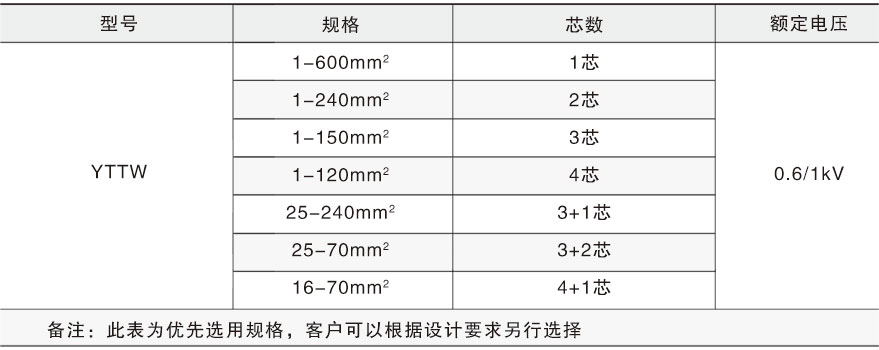

3、型號、規格范圍
4、型號說明及產品示例

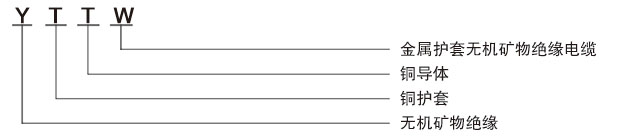

●型號說明
●產品表示示例
例如：
銅芯軋紋銅護套無機礦物絕緣電纜，額定電壓0.6/1kV，規格4×95mm2，
表示為YTTW 0.6/1kV 4×95mm2 JG/T313-2014
銅芯軋紋銅護套無機礦物絕緣無鹵低煙聚烯烴外套電纜，額定電壓0.6/1kV，規格3×70+1×35mm2，
表示為WD-YTTWY 0.6/1kV 3×70+1×35mm2 JG/T313-2014
5、產品結構
6、無機礦物絕緣電纜的耐火特性
7、無機礦物絕緣電纜的電氣特性
5、產品結構
6、無機礦物絕緣電纜的耐火特性
1、耐火性能
電纜應符合GB/T19216.21-2003第6章規定的耐火試驗步驟要求，試驗時選用火焰溫度為950-1000℃，燃燒時間為180min，同時應符合BS6387:2013第11章耐火性能規定的單純耐火、耐火加水、耐火加機械振動在同一根試樣上按C、W、Z的順序進行試驗后，線路應保持完整。
2、耐火試驗
成品電纜應符合GB/T19216-2003第6章規定的耐火試驗步驟要求，試驗時選用火焰溫度為950-1000℃，燃燒時間為180min，不擊穿。
同時應符合BS6387：2013第11章耐火性能規定的單純耐火，耐火加水耐火加機械振動在同一根試樣上按C、W、Z的順序進行試驗后，線路應保持完整。
a)950℃±40℃火焰持續通電180min不擊穿(C)；
b)650℃±40℃火焰下15min后承受15min的水噴淋不擊穿(W)；
c) 950℃±40℃火焰下承受15min的敲擊振動而不擊穿(Z)。
7、無機礦物絕緣電纜的電氣特性
1、額定工作電壓：輕載500V，重載0.6/1kV。
2、絕緣電阻：電纜的絕緣電阻( MΩ)與電纜長度的乘積不應小于100 MΩ.km。當電纜長度小于100m時，測量的絕緣電阻不應低于1000MΩ。
3、電壓試驗：500V電纜施加交流電壓2000V，0.6/1kV電纜施加交流電壓3500V，施加交流電壓持續時間15min不應擊穿，整盤（圈）施加交流電壓持續時間5min不應擊穿。
8、無機礦物絕緣電纜的優勢
8、無機礦物絕緣電纜的優勢
1、防火性能優異，耐火等級不僅能滿足國標GB/T19216-21 A類950℃，90min（還可滿足英國BS6387：2013 C級950℃3h要求）；同時，在燃燒中還能耐受水噴與機械撞擊。
2、連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，極限長度可達2000m。
3、截面大，單芯電纜截面右可達1000mm2，多芯電纜可達240 mm2。
4、具有柔性，電纜可以盤在電纜盤上，其彎曲半徑≥20D，D為電纜外徑。
5、燃燒時無煙無毒，絕緣采用無機材料（不燃燒體），燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上是環保綠色產品。
6、過載能力大，電纜不僅截流量大，而且具有較大的過載能力，根據布線要求，通常電統表面溫度≤70℃。若布線不可觸摸，也不與可燃燒建筑材料相接觸時，電纜護套溫度可達105℃，過截時防火電纜允許工作溫度可達250℃。
7、耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料很容易老化變脆，鐵管易銹蝕，防火電纜是銅護套不需穿管，銅護套耐腐蝕性好。
8、無電磁干擾，防火電纜與信號，控制等電線電纜在同一豎井敷設時，防火電纜在銅護套的屏蔽下，不會對信號、控制電纜傳輸?shù)男畔a(chǎn)生干擾。
9、安全性好，防火電纜除了在火焰中正常供電，起動滅火設備，減少火災損失，同時對人身體安全也特別可靠，其銅護套是良導體，是好的接地線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性。
10、使用壽命長，無機絕緣材料，耐溫度，且不易老化，他的壽命比有機絕緣電纜提高很多倍，在正常工作狀態下，其壽命可以與其建筑物等同。
11、柔性防火電纜的運輸和安裝包括安裝配件近似于普通電纜，較簡單。
12、經濟性好，柔性防火電纜，由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。

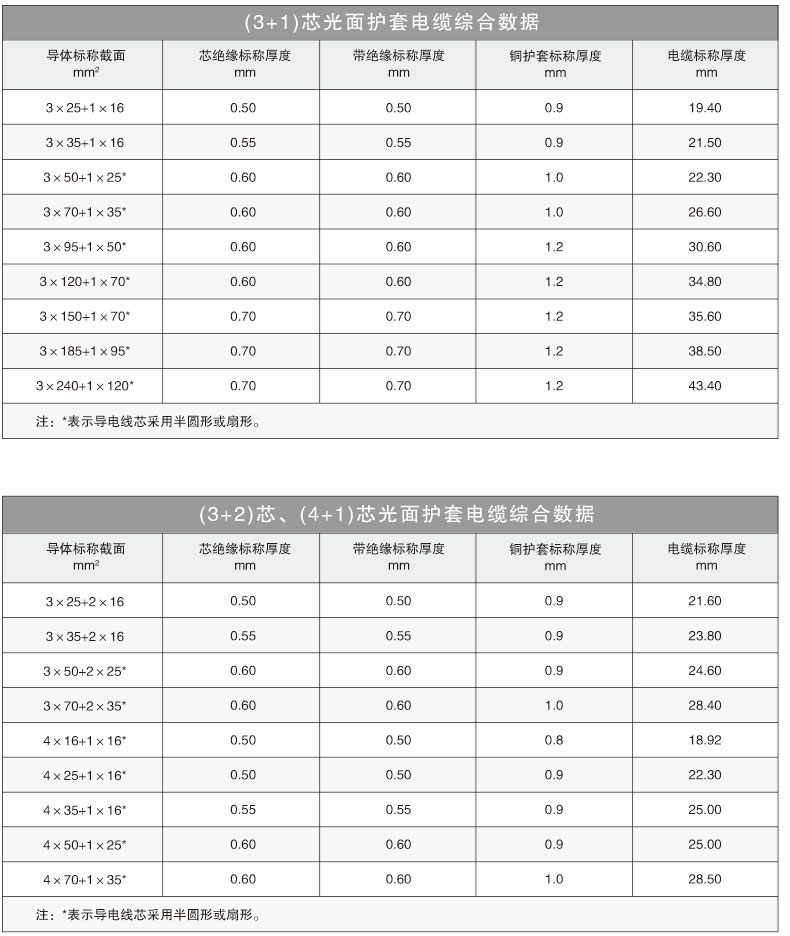

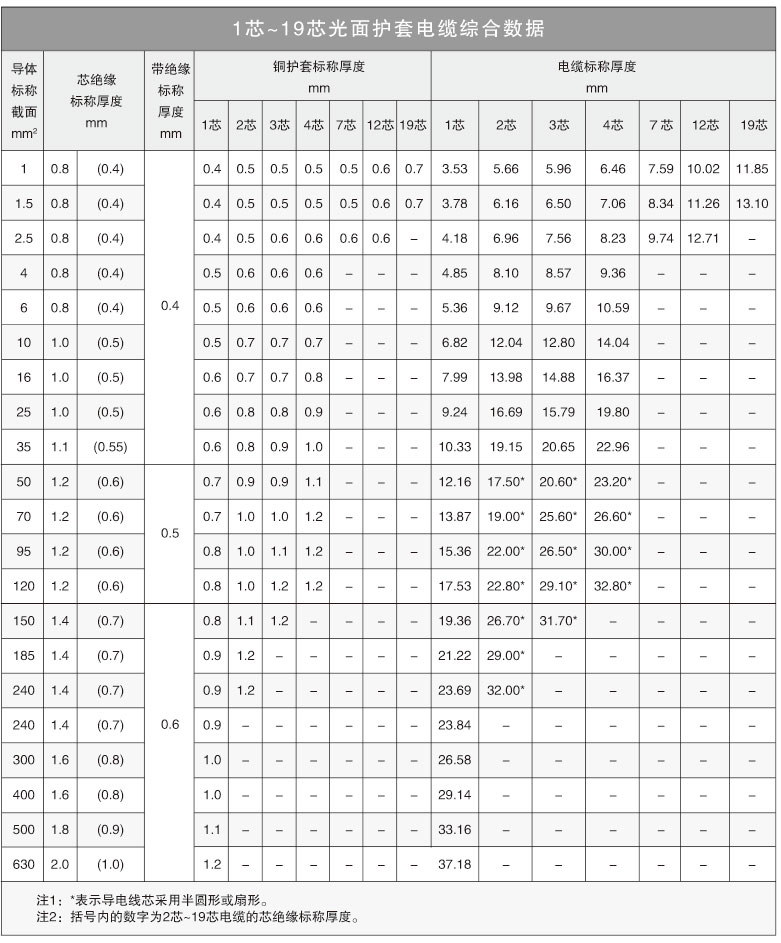

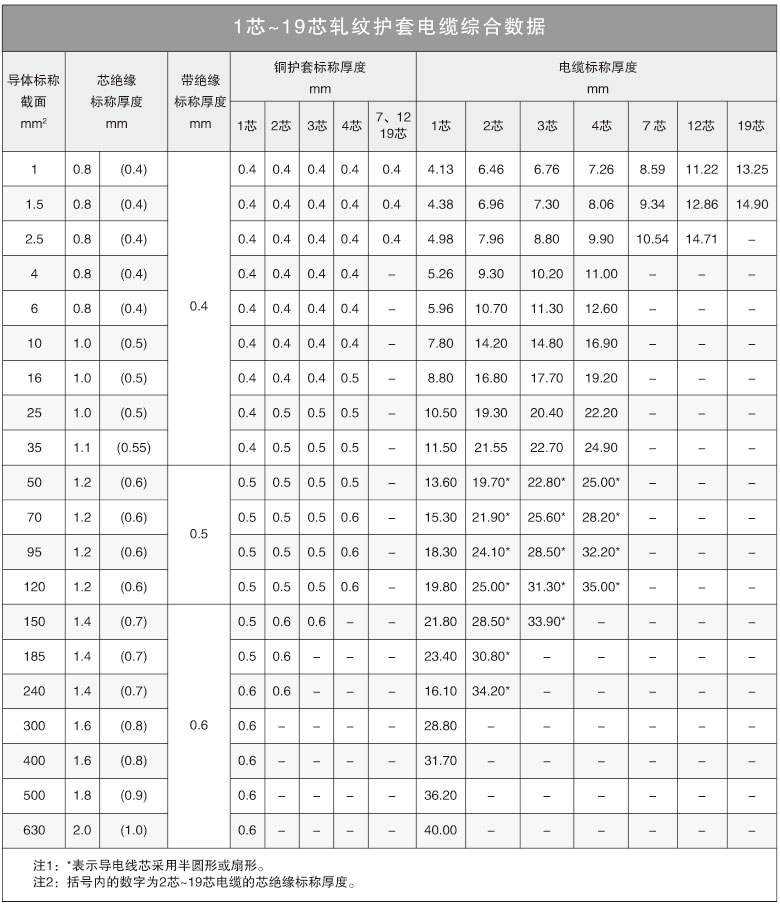

9、無機礦物絕緣電纜的規格
