控制電纜
control cable
（一）、執行標準
塑料絕緣和護套控制電纜執行GB/T9330-2008標準
（二）、產品特點、用途及特性
本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。氟
塑料絕緣和護套耐高溫控制電纜采用聚全氟乙丙烯或改性聚四氟乙烯材料，具有使用廣泛、耐油、耐水、
耐磨、耐酸堿及各種化學試劑（除氯仿外）、耐老化、不燃燒等優異性能。更適用于化工、石油、電力、
冶金等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表的連接線和自動控制系統的傳輸線。
1.交流額定電壓U0/U:450/750V（其中：氟塑料絕緣耐高溫控制電纜0.2~0.35 mm2U0/U:300/500V)
2.電纜導體的長期允許工作溫度：聚氯乙烯絕緣和護套 70℃和105℃兩種
聚乙烯絕緣和護套 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴絕緣和護套 70℃
無鹵低煙阻燃交聯聚烯烴絕緣和護套 90℃和125℃兩種
氟塑料絕緣和護套 200℃和260℃兩種
3.低環境溫度：聚氯乙烯絕緣和護套;固定敷設-40℃，非固定敷設-15℃；
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃。
4.電纜的安裝敷設溫度：聚氯乙烯護套電纜不低于0℃；
氟塑料絕緣和護套不低于-25℃
5.敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的18倍

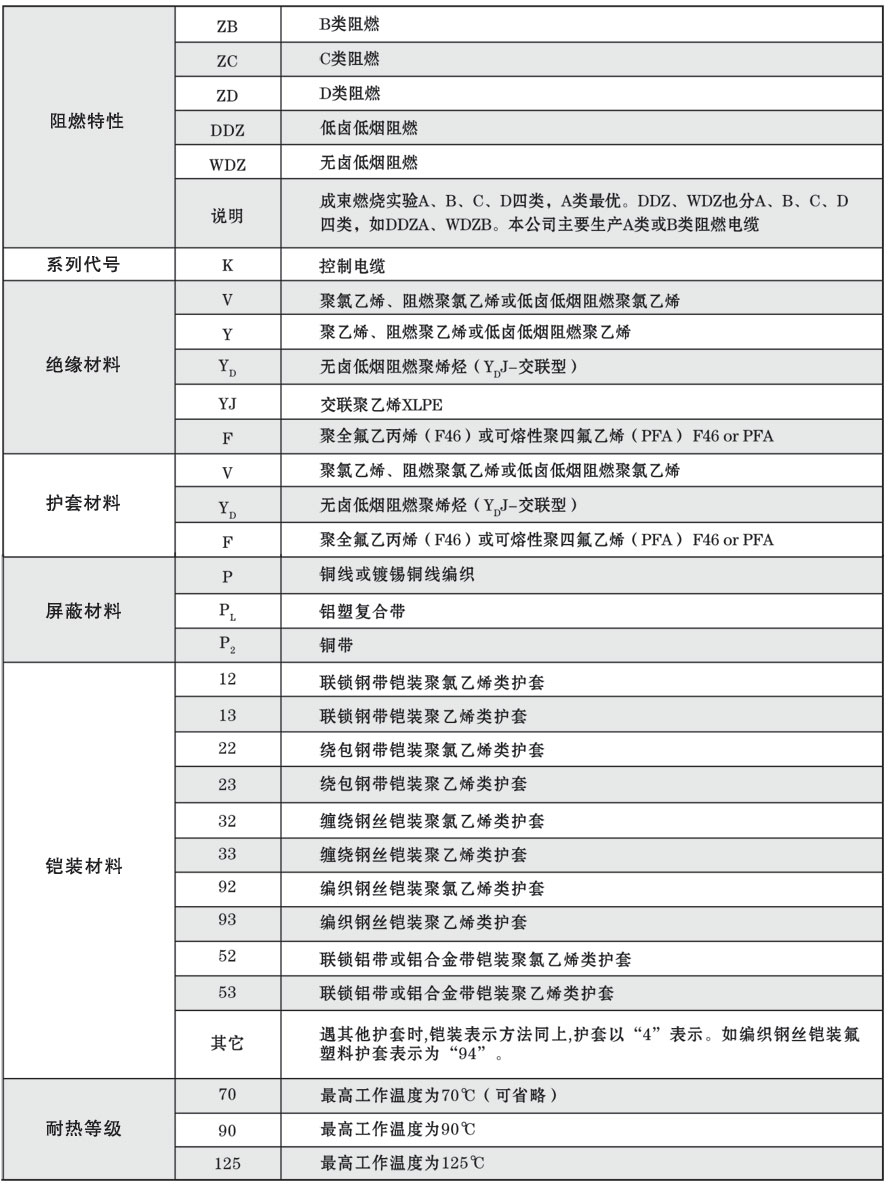

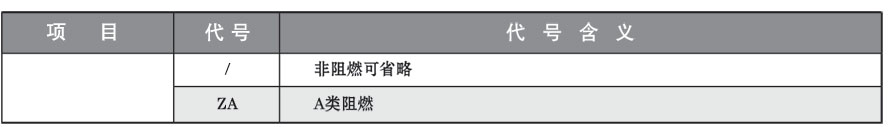

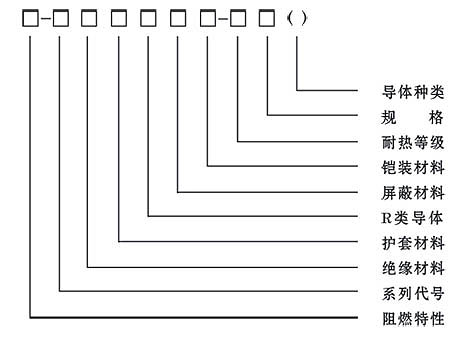

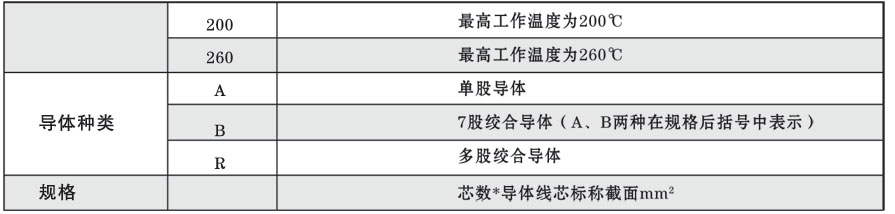

（三）、產品代號及含義
注：根據上述所例電纜型號說明，可以選擇各種組合以滿足需要。

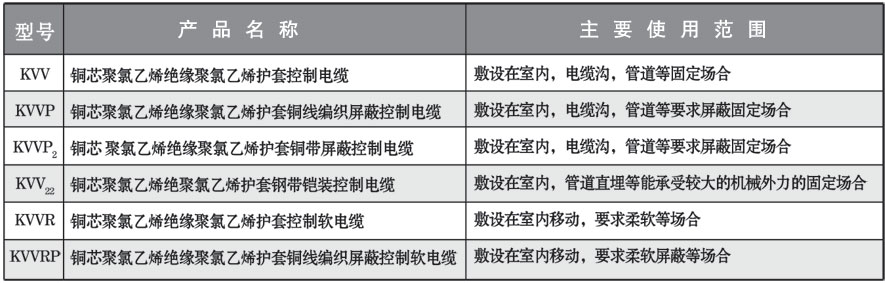

1.聚氯乙烯絕緣和護套控制電纜

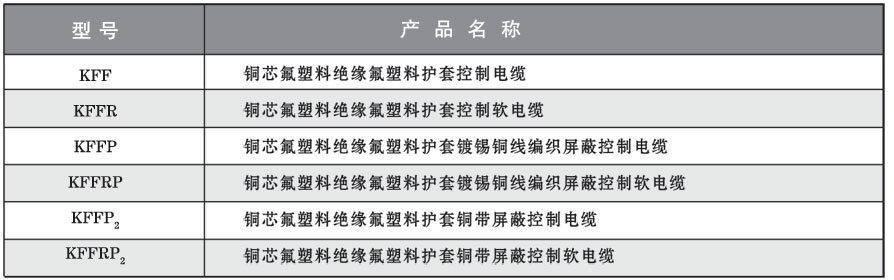

2.氟塑料絕緣和護套耐高溫控制電纜

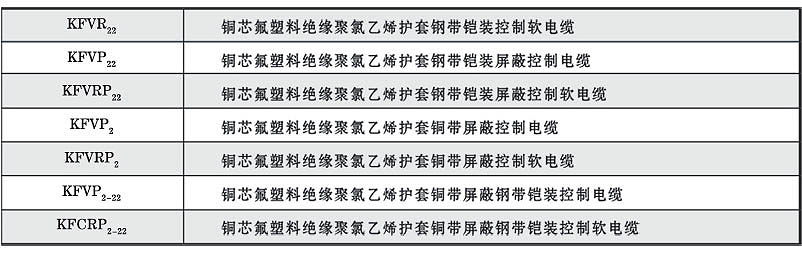

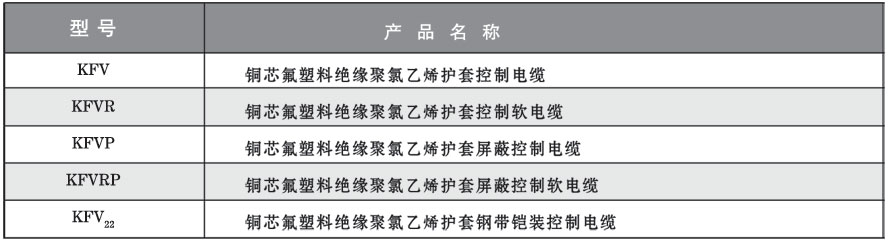

3.氟塑料絕緣聚氯乙烯護套控制電纜
注：氟塑料絕緣和護套聚氯乙烯護套控制電纜在芯數多，截面大的情況下代替氟塑料絕緣和護套耐高溫
控制電纜，其適用情況與氟塑料護套電纜相仿，但使用溫度及護套化學穩定性有所不及。

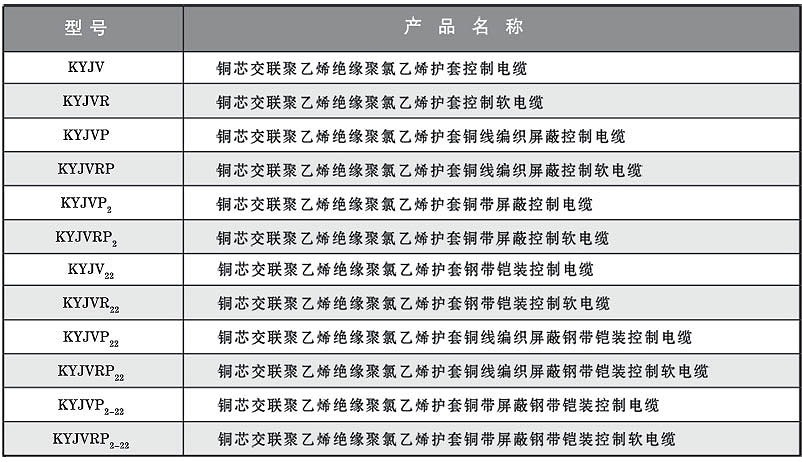

4.交聯聚乙烯絕緣聚氯乙烯護套控制電纜
注：聚乙烯絕緣控制電纜以“Y”代替“YJ”即可。
（四）、型號說明

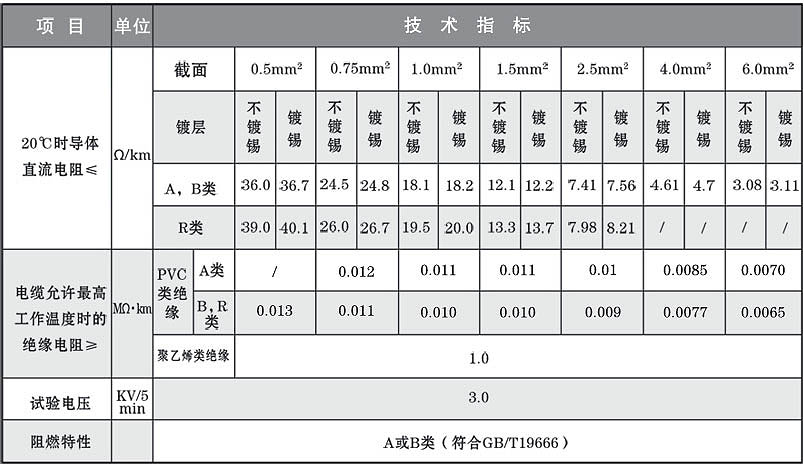

（五）、主要技術指標
